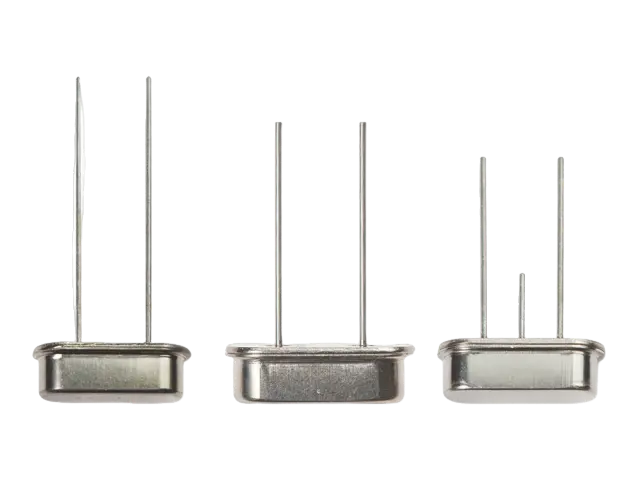

Name: Quarzkristallresonator HC-49U/S
Uploaded: 2026-06-05T17:31:34+08:00

Quarzkristallresonator HC-49U/S HC-49U/S

TYP	HC-49U/S
Frequenzbereich	3,5 MHz ~ 125 MHz
Kristallschliff	BEI; BT
Frequenztoleranz (bei 25°C)	±5 ppm ~ ±30 ppm
Frequenz-Temperatur-Eigenschaften	AT: ±2,5 ppm (0 °C – 50 °C); ±5 ppm (-10 °C – 60 °C) ±10 ppm (-20 °C – 70 °C); ±30 ppm (-40 °C – 85 °C) BT: ±100 ppm (-20 °C–70 °C);
Lagerzeitbereich	-40°C ~ +85°C
Äquivalenter Serienwiderstand (ESR)	Siehe Tabelle
Lastkapazität (CL)	4pf ~ ∞
Shunt-Kapazität (Co)	< 5pf
Isolationswiderstand	> 500 MΩ bei DC 100 V
Fahrebene	1μW ~ 100μW
Alterung (Jahr)	±3 ppm (Jahr)

Frequenzen vs. äquivalenter Serienwiderstand

Frequenz (MHz)	Modus	ESR (Ω)
3.500 ≤ f < 4.000	AT/FONDS	150 ~ 100
4.000 ≤ f < 6.000	AT/FONDS	100 ~ 60
6.000 ≤ f < 10.000	AT/FONDS	60 ~ 50
10.000 ≤ f < 15.000	AT/FONDS	50 ~ 30
15.000 ≤ f < 35.000	AT/FONDS	≤ 25
21.000 ≤ f < 40.000	AT/FONDS	≤ 40
25.000 ≤ f < 100.000	3. Oberton	80 ~ 60
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es nach Kundenwunsch gestaltet werden.

Für andere Spezifikationen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.
