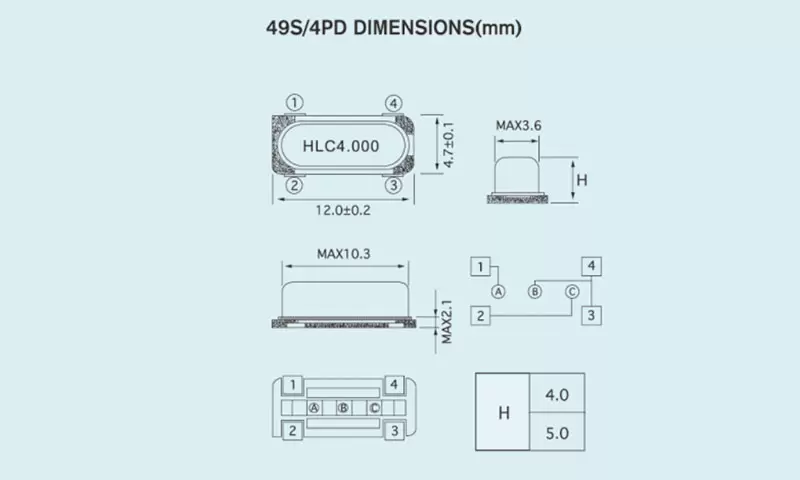

QUARZKRISTALLEINHEIT HC-49S/4PD

TYP	HC-49S/4PD
Frequenzbereich	3,5 MHz bis 125 MHz
Kristallschliff	AT;BT
Frequenztoleranz (bei 25 °C)	±5 ppm bis ±30 ppm
Frequenz-Temperatur-Charakteristika	"AT:±2,5 ppm (0℃-50℃);+5 ppm (-10℃-60℃);+10 ppm (-20℃-70℃);+30 ppm (-40℃-85℃)"BT:±100 ppm (-20℃-70℃);
Lagerzeitbereich	-40℃~+85℃
Äquivalenter Serienwiderstand (ESR)	Siehe Tabelle
Lastkapazität (CL)	4pf~∞
Shuntkapazität (Co)	<5pf
Isolationswiderstand	>500 m² bei 100 V Gleichstrom
Antriebsebene	1 μW ~100 μW
Alter (Jahr)	±3 ppm (Jahr)

FREQUENZEN IM VERGLEICH ZUM ENTSPRECHENDEN SERIENWIDERSTAND

Frequenz (MHz)	Modus	ESR(Ω)
3,500 ≤f<4,000	AT/FUND	150–100
4,000 ≤f<6,000	AT/FUND	100–60
6,000 ≤f<10,000	AT/FUND	60–50
10,000≤f<15,000	AT/FUND	50–30
15,000≤f<35,000	AT/FUND	≤ 25
21,000 ≤f<40,000	BT/FUND	≤ 40
25.000 ≤f<100.000	3. Oberton	80~60
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden.
