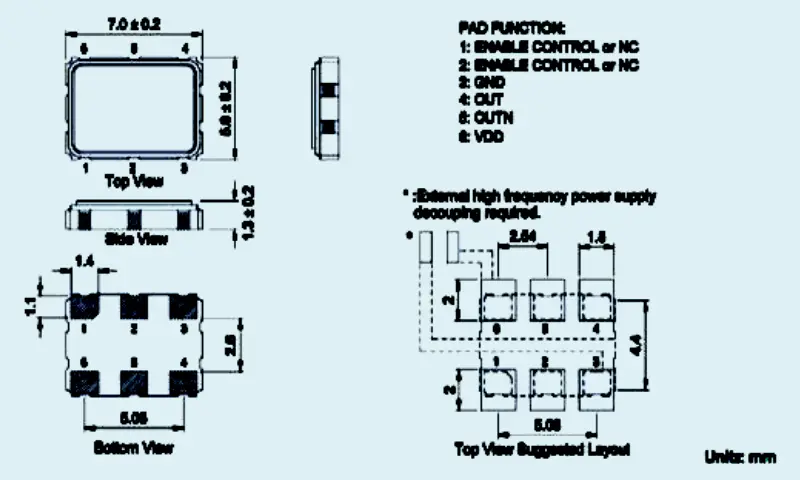

Ausgabetyp

LVPECL

LVDS

LVDS

Frequenzbereich (F0)

25 MHz ~ 200 MHz

25 MHz ~ 200 MHz

25 MHz ~ 200 MHz

Frequenzstabilität

±25 ppm, ±50 ppm oder spezifizieren Sie

Betriebstemperaturbereich (TOPR)

-40°C ~ +85°C, -40°C ~ +125°C oder spezifizieren

Lagertemperaturbereich (TSTG)

-55°C ~ +125°C

Versorgungsspannung (VDD)

2,5V oder 3,3V 1,8V, 2,5V oder 3,3V

Versorgungsstrom (IDD)

80mA max

80mA max

30mA max

Standby-Strom (ISTD)

10 μA max

Ausgangssymmetrie (Sym)

40 % ~ 60 %, 45 % ~ 55 % (bei 1/2 VDD)

Anstiegszeit (Tr)

10 nS Max (10 % VDD ~ 90 % VDD)

Fallzeit (Tf)

10 nS Max (10 % VDD ~ 90 % VDD)

Ausgangsspannung

VOH (typisch)

VDD -1,025 V 1,6 V

VDD -0,8 V max

VDD -1,165 V Min

VOL (typisch)

VDD -1,62 V 0,9 V

VDD -1,165 V max

VDD -2,0 V Min

Ausgangslast

50Ω

100Ω

50Ω

Startzeit (TS)

10 ms max

Standby-Funktion (Tri-State)

Pin 1, Pin2= H(+0,7VDD Min) oder Offen – Pin 4, Pin5 = Betrieb
Pin 1, Pin2= L(+0,3VDD Max) ---- Pin 4, Pin5 = Hohe Impedanz

Phasenjitter (12 kHz ~ 20 MHz)

1 pS max

Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es nach Kundenwunsch gestaltet werden
