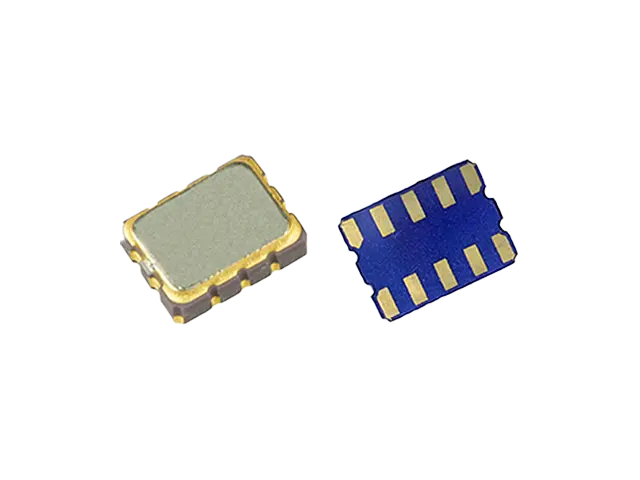

Name: Quarzkristallresonator RTC 3,2*2,5
Uploaded: 2026-06-08T10:35:00+08:00
Description: HLC RTC-Kristallresonatoren bieten genaue Echtzeituhrfunktion, geringen Stromverbrauch und zuverlässige Timing-Leistung.

Elektrische Spezifikationen	Symbol	Zustand	Bewertung	Einheit
Versorgungsspannung	VDD	Zwischen VDD und GND	-0,3 ~ 6,5	V
Versorgungsspannung	VBAT	Zwischen VBAT und GND	-0,3 ~ 6,5	V
Eingangsspannung	Vin	FOE-, SCL- und SDA-Pins	Masse = 0,3 ~ 6,5	V
Ausgangsspannung①	Vout1	FOUT-Pin	GND=0,3 ~ DD+0,3	V
Ausgangsspannung②	Vout2	SDA- und /INT-Pins	Masse = 0,3 ~ 6,5	V
Temperaturbereich	Lagerung	Bei getrennter Lagerung ohne Verpackung	-55 ~ 125	°C
Frequenzstabilität	△w/f	Ta=0°C bis +50°C, VDD=3,0V	-3,4 ~ 3,4	PPM
Frequenzstabilität	△w/f	Ta=-40°C bis +85°C, VDD=3,0V	-5 ~ 5	PPM
Frequenz-/Spannungseigenschaften	f/V	Ta=+25°C, VDD=2,0V bis 5,5VC	±1,0 max.	PPM/V
Symmetrie (Arbeitszyklus)	Tw/T	50 % des VDD-Niveaus	40 ~ 60	%
Anstiegszeit für SCL und SDA	Tr		0,3 max.	uns
Herbstzeit für SCL und SDA	Tf		0,3 max.	uns
SCL-Taktfrequenz	fsCL		400 Max.	KHZ
Startbedingungs-Einrichtungszeit	tSU;STA		0,6 Min	uns
Haltezeit der Startbedingung	tHD;STA		0,6 Min	uns
Dateneinrichtungszeit	tSU;DAT		100 Min	ns
Datenhaltezeit	tHD;DAT		0 Min	ns
Bus-Leerlaufzeit zwischen Start- und Stoppbedingung	tBUF		1,3 Min	uns
Zeitpunkt, an dem SCL = „L“ ist	tLOW		1,3 Min	uns
Zeitpunkt, an dem SCL = „H“ ist	Oberschenkel		0,6 Min	uns
Oszillationsstartzeit	tSTA	Ta=+25°C, VDD=1,6V~5,5VC	1 max	S
Oszillationsstartzeit	tSTA	Ta=-40°C~+85°C, VDD=1,6V~5,5VC	3 max	S
Alterung bei 25°C im 1. Jahr (max.)			±3,0 max	PPM
Genauigkeit des Temperatursensors	Tsensor	VDD=3,0 V	±5,0 max.	°C
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es nach Kundenwunsch gestaltet werden

Eingebauter 32,768 kHz DTCXO
Unterstützt den Hochgeschwindigkeitsmodus des I 2C-Bus (bis zu 400 kHz)
Alarmunterbrechungsfunktion für Tag-, Datums-, Stunden- und Minuteneinstellungen
Unterbrechung des Wecktimers
Zeitaktualisierungs-Unterbrechungsfunktion für Sekunden, Minuten
Temperaturkompensierter 32,768-kHz-Ausgang mit OE-Funktion (FOE- und FOUT-Pins)
Automatische Korrektur von Schaltjahren (von 2000 bis 2099)
Großer Schnittstellenspannungsbereich: 2,5 V bis 5,5 V
Großer Spannungsbereich für die Zeitmessung: 1,6 V bis 5,5 V
Geringer Stromverbrauch: 0,90 uA / 3 V (typ.)
Eingebauter Backup-Umschaltkreis.
