SERIE SMD TCXO

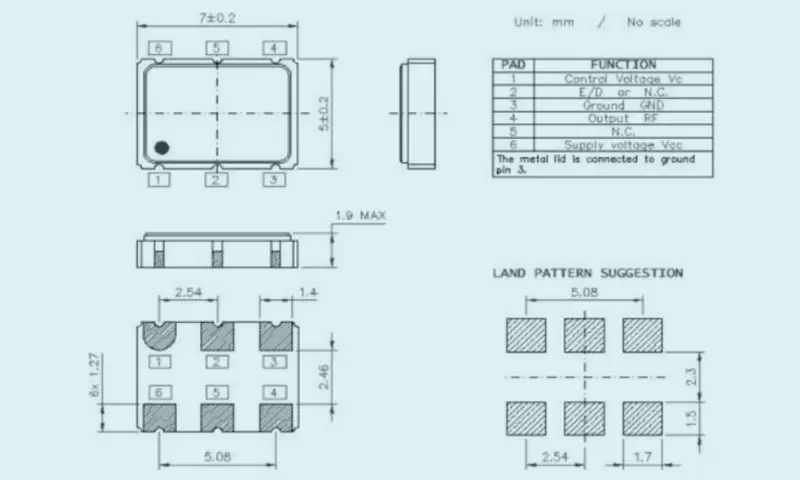

SMD VCXO
| Elektrische Spezifikationen | 5032 | |
| Frequenzbereich | 1 MHz bis 60 MHz | |
| Versorgungsspannung | 5,0 V | |
| Steuerspannung an Pin 1 | 2,5 V ± 2 V (2,5 V) | |
| Frequenzabweichung | ±50 ppm min, ±100 ppm min, ±150 ppm min (Option) | |
| Aktueller Verbrauch | 35 mA max. | |
| Temperaturbereich | Betrieb | -40℃~+85℃, Benutzerspezifikation |
| Lagerung | -55℃~+125℃ | |
| Frequenzstabilität | +50 ppm, Benutzerspezifikation | |
| Ausgangslastzustand (CoMs) | COMS 15pF | |
| Symmetrie (Tastverhältnis) | 45 % bis 60 %; 45 % bis 55 % | |
| Anstiegs- und Abfallzeit des Ausgangssignals (tr/tf) | maximal 5 ns | |
| Niedrige Ausgangsspannung (CoMs) | 10%Vdd | |
| Hohe Ausgangsspannung (CoMs) | 90%Vdd | |
| Anlaufzeit der Oszillation | maximal 5 ms | |
| Alterung bei 25 °C im 1. Jahr (maximal) | ±3 ppm/Jahr | |
| Phasenjitter (12 kHz ~ 20 MHz) | Maximal 100 ps | |
| Periodenjitter (PK-PK) | 25 PS maximal | |
| Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen angepasst werden. | ||
