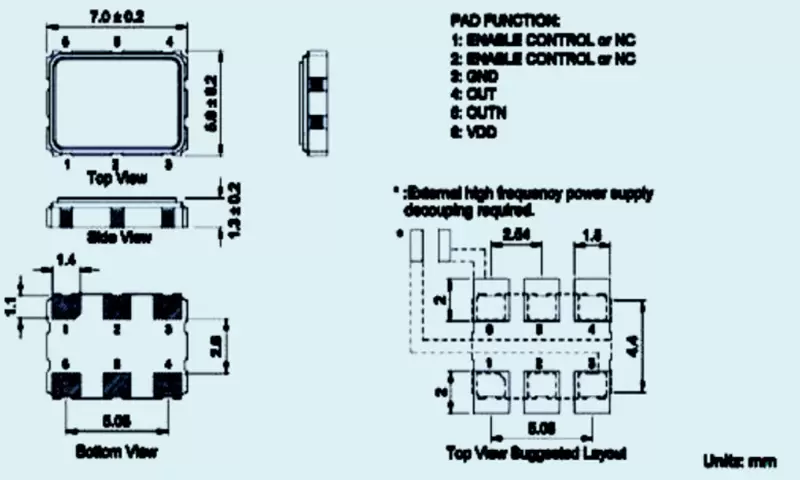

SMD-Quarzoszillatoren Differenzausgang LV7.0x5.0

Artikel	Serie	7050
Ausgabetyp		LVPECL	LVDS	HCSL
Frequenzbereich (F0)		25 MHz bis 200 MHz	25 MHz bis 200 MHz	1 MHz bis 200 MHz
Frequenzstabilität		+/-25 ppm	+/-50 ppm	oder angeben
Betriebstemperaturbereich (TOPR)		-40℃~+85℃、-40℃~+125℃ oder angeben
Lagertemperaturbereich (TSTG)		-55℃~+125℃
Versorgungsspannung (VDD)		2,5 V oder 3,3 V		1,8 V, 2,5 V oder 3,3 V
Versorgungsstrom (lDD)		80 mA Max.	80 mA Max.	30 mA Max.
Standby-Strom (lSTD)		10 μA max.
Ausgabesymmetrie (Sym)		40 % bis 60 % 45 % bis 55 % (bei 1/2 VDD)
Anstiegszeit (Tr)		10 ns max (10 % VDD ~ 90 % VDD)
Herbstzeit (Tf)		10 ns max (10 % VDD ~ 90 % VDD)
Ausgangsspannungen	VOH (typisch) VOL (typisch)	VDD -1,025 V VDD -1,62 V	1,6 V VVdd-0,8 V max. 0,9 V Vdd-1,165 V max.	Vdd-1,165V min Vdd-2,0 V min
Ausgangslast		50 Ω	100 Ω	50 Ω
Anlaufzeit (TS)		maximal 10 ms
Standby-Funktion (Tri-State)		Pin 1, Pin 2 = H (+0,7 VDD min) oder offen - Pin 4, Pin 5 = Betrieb Pin 1, Pin 2 = L (+0,3 VDD max) ---- Pin 4, Pin 5 = Hochohmig
Phasenjitter (12 kHz ~ 20 MHz)		1 pS Max
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden.
