SERIE SMD TCXO

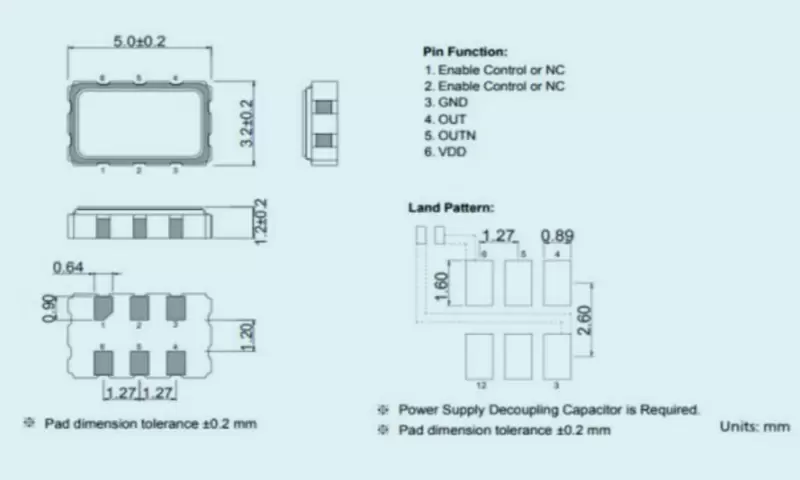

SMD-Quarzoszillatoren Differenzausgang LV5.0x3.2
| Artikel | Serie | 5032 | ||
| Ausgabetyp | LVPECL | LVDS | HCSL | |
| Frequenzbereich (F0) | 25 MHz bis 200 MHz | 25 MHz bis 200 MHz | 25 MHz bis 200 MHz | |
| Frequenzstabilität | +/-25 ppm +/-50 ppm oder angeben | |||
| Betriebstemperaturbereich (TOPR) | -40℃~+85℃、-40℃~+125℃ oder angeben | |||
| Lagertemperaturbereich (TSTG) | -55℃~+125℃ | |||
| Versorgungsspannung (VDD) | 2,5 V oder 3,3 V +/-10 % | |||
| Versorgungsstrom (lDD) | 80 mA Max. | 80 mA Max. | 30 mA Max. | |
| Standby-Strom (lSTD) | 10 μA max. | |||
| Ausgabesymmetrie (Sym) | 40 % bis 60 % 45 % bis 55 % (bei 1/2 VDD) | |||
| Anstiegszeit (Tr) | 10 ns max (10 % VDD ~ 90 % VDD) | |||
| Herbstzeit (Tf) | 10 ns max (10 % VDD ~ 90 % VDD) | |||
| Ausgangsspannungen | VOH (typisch) VOL (typisch) | VDD -1,025 V VDD -1,62 V | 1,6 V 0,9 V | 0,74 V 0 |
| Ausgangslast | 50 Ω | 100 Ω | 50 Ω | |
| Anlaufzeit (TS) | maximal 10 ms | |||
| Standby-Funktion (Tri-State) | Pin 1, Pin 2 = H (+0,7 VDD min) oder offen - Pin 4, Pin 5 = Betrieb Pin 1, Pin 2 = L (+0,3 VDD max) ---- Pin 4, Pin 5 = Hochohmig | |||
| Phasenjitter (12 kHz ~ 20 MHz) | 1 pS Max | |||
| Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden. | ||||
