Name: QUARZKRISTALLEINHEIT
Uploaded: 2026-01-15T10:38:53+08:00

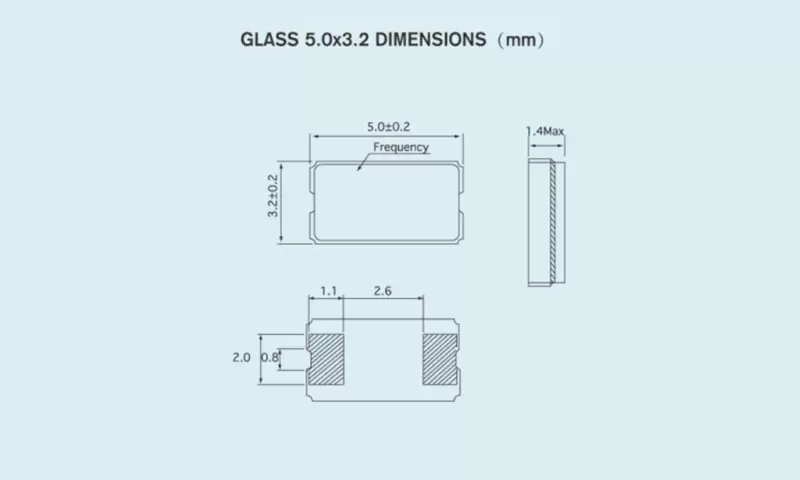

QUARZKRISTALLEINHEIT GLAS 5,0 x 3,2

TYP	GLAS 5,0 x 3,2
Frequenzbereich	8 MHz bis 60 MHz
Kristallschliff und Modus	AT/FUND
Frequenztoleranz (bei 25 °C)	±5 ppm bis ±30 ppm oder bitte angeben
Frequenz-Temperatur-Charakteristik	±10 ppm (-20℃-70℃); ±30 ppm (-40℃-85℃);
Betriebstemperaturbereich	-40℃~+125℃
Lagerzeitbereich	-55℃~+125℃
Äquivalenter Serienwiderstand (ESR)	Siehe Tabelle
Lastkapazität (CL)	6pf~∞
Shuntkapazität (Co)	<5pf
Isolationswiderstand	>500 MΩ bei 200 V Gleichstrom
Antriebsebene	10 μW ~300 μW
Alter (Jahr)	±3 ppm (Jahr)

FREQUENZEN IM VERGLEICH ZUM ENTSPRECHENDEN SERIENWIDERSTAND

Frequenz (MHz)	Modus	ESR(Ω) GLAS 5,0X3,2
6.000<f<20.000 <="" td="">	AT/FUND	≤ 200
20,000≤f<40,000	AT/FUND	≤ 150
40,000≤f<80,000	3. Oberton	≤ 60
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden.
