Name: QUARZKRISTALLEINHEIT
Uploaded: 2026-01-19T14:27:38+08:00

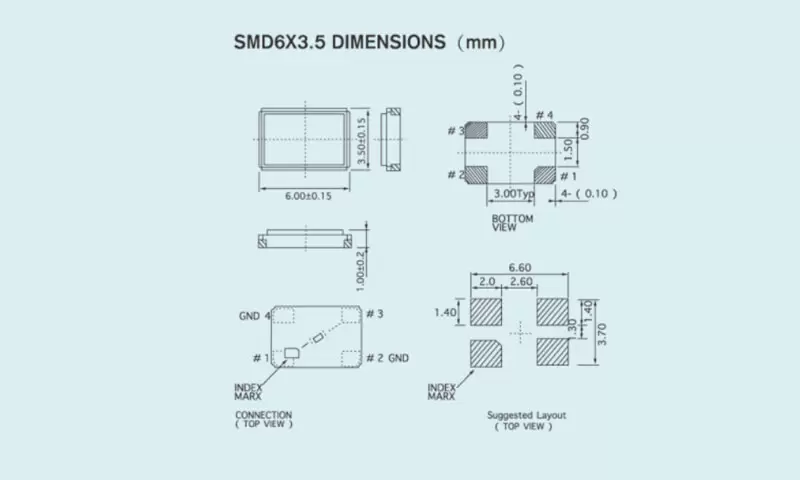

QUARZKRISTALLEINHEIT SMD6.0x3.5

TYP	SMD6.0x3.5
Frequenzbereich	8 MHz bis 125 MHz
Kristallschliff und Modus	AT/FUND & 3. Oberton
Frequenztoleranz (bei 25 °C)	±5 ppm bis ±30 ppm oder bitte angeben
Frequenz-Temperatur-Charakteristik	±10 ppm (-20℃-70℃); ±30 ppm (-40 °C bis 85 °C)
Betriebstemperaturbereich	-40℃~+125℃
Lagerzeitbereich	-55℃~+125℃
Äquivalenter Serienwiderstand (ESR)	Siehe Tabelle
Lastkapazität (CL)	6pf~∞
Shuntkapazität (Co)	<5pf
Isolationswiderstand	>500 MΩ bei 200 V Gleichstrom
Antriebsebene	10 μW ~300 μW
Alter (Jahr)	±3 ppm (Jahr)

FREQUENZEN IM VERGLEICH ZUM ENTSPRECHENDEN SERIENWIDERSTAND

Frequenz (MHz)	Modus	ESR(Ω)SMD6,0x3,5
6,000≤f<40,000	AT/FUND
40,000≤f<80,000	3. Oberton
8,000≤f<40,000	AT/FUND	≤ 120
40,000 ≤f<80,000	3. Oberton	≤80
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden.
