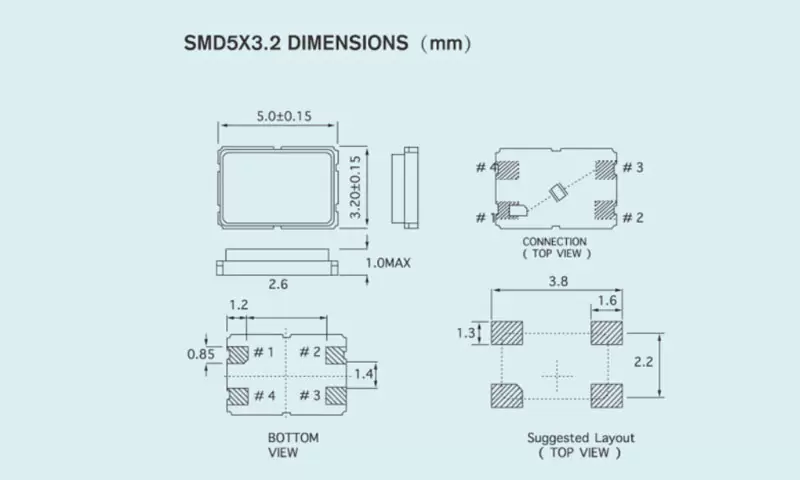

QUARZKRISTALLEINHEIT SMD5.0x3.2

TYP	SMD5.0x3.2
Frequenzbereich	6 MHz bis 125 MHz
Kristallschliff und Modus	AT/FUND & 3. Oberton
Frequenztoleranz (bei 25 °C)	±5 ppm bis ±30 ppm oder bitte angeben
Frequenz-Temperatur-Charakteristik	±10 ppm (-20℃-70℃); ±30 ppm (-40℃-85℃)
Betriebstemperaturbereich	-40℃~+125℃
Lagerzeitbereich	-55℃~+125℃
Äquivalenter Serienwiderstand (ESR)	Siehe Tabelle
Lastkapazität (CL)	6pf~∞
Shuntkapazität (Co)	<5pf
Isolationswiderstand	>500 MΩ bei 200 V Gleichstrom
Antriebsebene	10 μW ~300 μW
Alter (Jahr)	±3 ppm (Jahr)

FREQUENZEN IM VERGLEICH ZUM ENTSPRECHENDEN SERIENWIDERSTAND

Frequenz (MHz)	Modus	ESR(Ω)SMD5,0x3,2
6,000 ≤f	AT/FUND	≤500
6.000<f<20.000 <="" td="">	AT/FUND	≤ 80
20,000 ≤f<40,000	AT/FUND	≤ 40
40,000≤f<80,000	3. Oberton	≤60
8,000 ≤f<12,000	AT/FUND
12,000≤f<20,000	AT/FUND
20,000≤f<30,000	AT/FUND
30,000≤f<54,000	AT/FUND
Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden.
