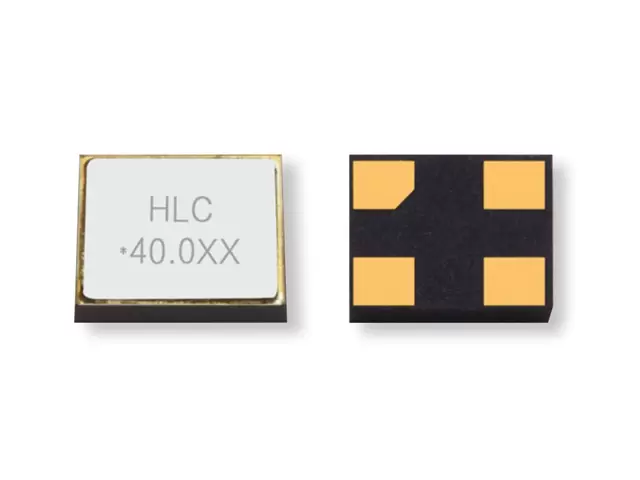

SMD MHz-Bereich Quarzeinheit
SMD1,6x1,2

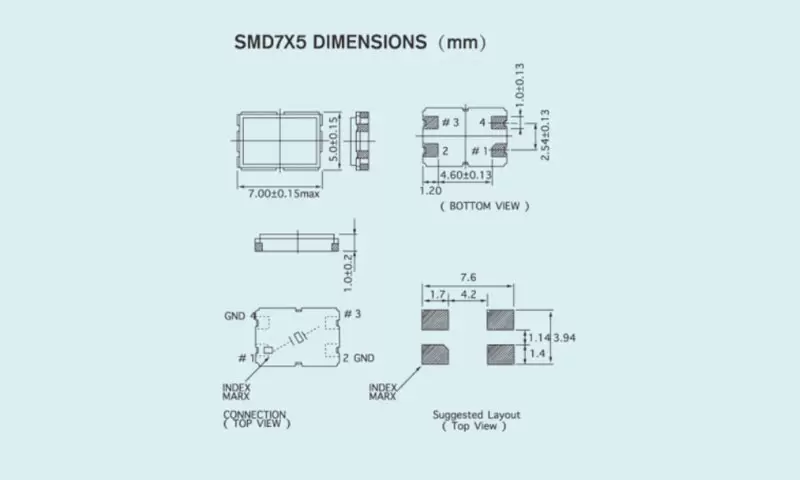

QUARZKRISTALLEINHEIT SMD7.0x5.0
| TYP | SMD7.0x5.0 |
| Frequenzbereich | 6 MHz bis 125 MHz |
| Kristallschliff und Modus | AT/FUND & 3. Oberton |
| Frequenztoleranz (bei 25 °C) | ±5 ppm bis ±30 ppm oder bitte angeben |
| Frequenz-Temperatur-Charakteristik | ±10 ppm (-20℃-70℃); +30 ppm (-40℃-85℃) |
| Betriebstemperaturbereich | -40℃~+125℃ |
| Lagerzeitbereich | -55℃~+125℃ |
| Äquivalenter Serienwiderstand (ESR) | Siehe Tabelle |
| Lastkapazität (CL) | 6pf~∞ |
| Shuntkapazität (Co) | <5pf |
| Isolationswiderstand | >500 MΩ bei 200 V Gleichstrom |
| Antriebsebene | 10 μW ~300 μW |
| Alter (Jahr) | ±3 ppm (Jahr) |
FREQUENZEN IM VERGLEICH ZUM ENTSPRECHENDEN SERIENWIDERSTAND
| Frequenz (MHz) | Modus | ESR(Ω)SMD7,0x5,0 |
| 6,000≤f<40,000 | AT/FUND | ≤ 120 |
| 40,000≤f<80,000 | 3. Oberton | ≤80 |
| 8,000≤f<40,000 | AT/FUND | |
| 40,000 ≤f<80,000 | 3. Oberton | |
| Zusätzlich zu den in der Tabelle aufgeführten Parametern kann es gemäß den Kundenbedürfnissen gestaltet werden. | ||
